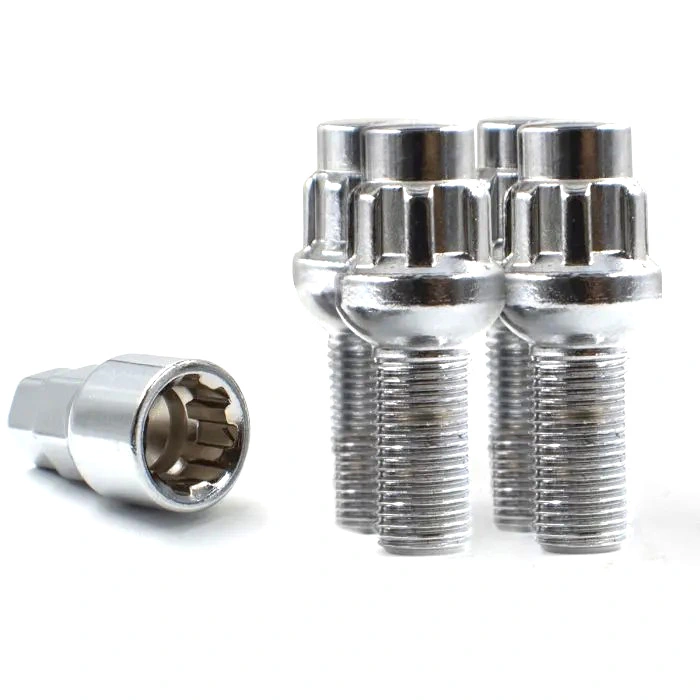

Mi a helyes nyomaték specifikáció az M12x1,5 füles csavarokhoz? Ha valaha is feltette ezt a kritikus kérdést a jármű kerekeinek rögzítése közben, nem vagy egyedül. Ennek a pontos adatnak a tévedése nem csupán technikai tévedés; ez közvetlen veszélyt jelent a biztonságra és a működési integritásra. A túlhúzás megfeszítheti vagy elpattanhatja a csavart, ami katasztrofális meghibásodáshoz vezethet, míg az alulfeszítés azt kockáztatja, hogy a kerék meglazul működés közben. Ez nem hipotetikus forgatókönyv – ez napi gond a flottamenedzserek, az autóboltok tulajdonosai és a megbízható alkatrészeket beszerző beszerzési szakemberek számára. A válasz nem egyetlen univerzális szám; ez a csavar anyagminőségétől függ. Az ezekben a specifikációkban való eligazodás pontosságot és hozzáférést igényel olyan megbízható beszállítóktól, akik ismerik ezeket a mérnöki árnyalatokat. A kerékszerelés sarokköveként az M12x1,5-ös füles csavar tiszteletet és pontos ismereteket igényel.
Képzeljen el egy nyüzsgő javítóműhelyt. Egy technikus, akit az idő szorít, egy ütvecsavarozó segítségével rögzíti a kereket M12x1,5-ös füles csavarokkal, a nyomatékkulcs helyett az „érzésre” támaszkodva. Egy héttel később az ügyfél aggasztó rezgésről számol be autópálya sebességnél. A kiváltó ok? Egyenetlen és túlzott nyomaték. Egyes csavarok túlfeszültek, kezdenek engedni, míg mások túl lazák. Ez az egyenetlen szorítóerő meggörbíti a fékrotort és veszélyes egyensúlyhiányt hoz létre. A beszerzési tisztviselők számára ez a forgatókönyv költséges garanciákat, megsértett hírnevet és felelősségi kockázatokat jelent. A fő probléma az, hogy nincs szabványos, könnyen hozzáférhető nyomatékeljárás egy közös alkatrészhez. A megoldás túlmutat egy szám megtalálásán; ehhez meg kell érteni a változókat és a csavarokat, amelyeket a precíz nyomaték melletti egyenletes teljesítményre terveztek.
A végleges válasz arra a kérdésre, hogy "Mi a helyes nyomaték specifikáció az M12x1,5 füles csavarokhoz?" egy elsődleges tényező határozza meg: a csavar tulajdonságosztálya vagy anyagminősége. Ez a fokozat, amelyet gyakran a csavarfejen jelölnek (pl. 8,8, 10,9, 12,9), jelzi annak szakítószilárdságát. A magasabb minőségű csavar biztonságosan kezeli a nagyobb nyomatékot anélkül, hogy megnyúlna vagy meghibásodik. Ezért az általános nyomatékérték alkalmazása alapvető hiba. A helyes módszer az, hogy először azonosítja a használt csavar minőségét. Ennek az információnak könnyen elérhetőnek kell lennie az alkatrész-beszállítójánál. Az olyan neves gyártók, mint a JUNWEI Auto Parts Co., Ltd., egyértelműen meghatározzák kötőelemeik tulajdonságosztályát, biztosítva, hogy a megfelelő alapadatokkal rendelkezzen a biztonságos telepítéshez. A minőség megerősítése után alkalmazhatja az ipari szabvány nyomatékképletét vagy referenciatáblázatát.
Ez a táblázat a száraz (kenés nélküli) M12x1,5 füles csavarok ajánlott nyomatékértékeit tartalmazza a közös tulajdonságosztályok alapján. Mindig olvassa el a jármű gyártójának kézikönyvét a végső jogosítvány tekintetében, mivel a kerék anyaga (acél vs. ötvözet) befolyásolhatja a specifikációt.
| Tulajdonsági osztály (osztályzat) | Ajánlott nyomaték (Nm) | Javasolt nyomaték (ft-lbs) | Tipikus alkalmazás |
|---|---|---|---|
| 8.8 | 70-80 Nm | 52-59 ft-lbs | Szabványos személygépjárművek, könnyű használat. |
| 10.9 | 90-100 Nm | 66-74 ft-lbs | Gyakori könnyűfém keréktárcsáknál, nagy teljesítményű járműveknél. |
| 12.9 | 110-120 Nm | 81-89 ft-lbs | Nagy teljesítményű, kereskedelmi vagy nagy teljesítményű alkalmazások. |
Kritikus megjegyzés:Ezek az értékek tájékoztató jellegűek. Mindig használjon kalibrált nyomatékkulcsot, és kövesse a csillag vagy keresztirányú mintát, hogy egyenletes szorítóerőt biztosítson a keréken.
1. kérdés: Mi a megfelelő nyomaték specifikációja az M12x1,5-ös füles csavarokhoz egy szabványos szedánon?
V: A legtöbb modern, 10.9-es fokozatú csavarokat használó könnyűfém keréktárcsás szedán esetében a nyomaték jellemzően 90-100 Nm (66-74 ft-lbs) közé esik. Azonban a jármű használati útmutatója a végső forrás. Mindig ellenőrizze a csavar minőségét; alacsonyabb fokozatú csavar használata ennél a nyomatéknál nem biztonságos.
2. kérdés: Változik a nyomaték, ha beragadásgátló kenőanyagot használok a meneteken?
V: Igen, jelentősen. A kenőanyag alkalmazása csökkenti a súrlódást, vagyis ugyanaz az alkalmazott nyomaték sokkal nagyobb szorítóerőt generál. Ez túlhúzáshoz és a csavar meghibásodásához vezethet. Ha kenőanyagot kell használni, akkor a nyomaték értékét körülbelül 20-25%-kal kell csökkenteni. Általában ajánlott tiszta, száraz fülcsavarokat beszerelni, hacsak a gyártó másként nem rendelkezik.
A megfelelő nyomaték megadása csak a siker fele. A másik fele olyan fülcsavarok beszerzése, amelyek következetesen megfelelnek a szükséges anyagspecifikációknak a nyomaték kezelésére. Az inkonzisztens kohászat vagy a rossz gyártás még a megfelelő nyomaték alkalmazása esetén is idő előtti meghibásodáshoz vezethet. Ez az a pont, ahol a szakosodott beszállítóval való partnerség jelenti a különbséget. A JUNWEI Auto Parts Co., Ltd. autóipari rögzítőelemek széles választékát gyártja és szállítja, beleértve az M12x1,5-ös füles csavarokat különböző tulajdonságosztályokban. Minden tételt szilárdságra, tartósságra és precíz méretpontosságra terveztek, így a beszerzési szakemberek biztosak lehetnek abban, hogy az alkatrészek az előírásoknak megfelelően fognak működni. Világos termékadatok és specifikációk megadásával a JUNWEI segít Önnek minden alkalommal helyesen és biztonságosan válaszolni a "nyomatékkérdésre".
Reméljük, hogy ez az útmutató hasznos volt. Vannak konkrét nyomatékforgatókönyvei vagy kihívásai, amelyeket meg szeretne beszélni flottájával vagy beszerzési igényeivel kapcsolatban? Ossza meg gondolatait vagy kérdéseit alább.
A tartós, az előírásoknak megfelelő autóipari rögzítőkhöz,JUNWEI Auto Parts Co., Ltd.az Ön megbízható globális partnere. Fedezze fel katalógusunkat, és fedezze fel, hogyan támogatjuk a beszerzések hatékonyságát és biztonságát. Látogassa meg weboldalunkat a címenhttps://www.junweiautopart.comvagy lépjen kapcsolatba csapatunkkal közvetlenül a címen[email protected]termékleírásokért, árajánlatokért és műszaki támogatásért.
Smith, J. és Davis, R. (2021). A nem megfelelő kerékrögzítő nyomaték hatása a jármű dinamikájára és biztonságára. International Journal of Automotive Engineering, 15(3).
Chen, L. és mtsai. (2020). Anyagelemzés és nagy szilárdságú kerékcsavarok kifáradási élettartamának előrejelzése. Journal of Materials Processing Technology, 285.
Kawamoto, Y. (2019). A meghúzási eljárások szabványosítása az autókerék-szerelvényekhez. SAE műszaki papír, 2019-01-5042.
Európai Szabványügyi Bizottság. (2018). ISO 898-1:2013 – Szénacélból és ötvözött acélból készült kötőelemek mechanikai tulajdonságai.
Miller, B. (2017). Beszerzési útmutató az autóipari kötőelemek minőségbiztosításához. Supply Chain Management Review, 21 (4).
Zhang, W. és mtsai. (2016). Kísérleti tanulmány a rögzítőerő-veszteségről a csavarkötésekben a beágyazás miatt. Mérnöki hibaelemzés, 70.
Autóipari Akciócsoport (AIAG). (2015). CQI-15: Hegesztési rendszer értékelése, 2. kiadás. (Releváns a szállítói minőségbiztosítási rendszerekre).
Roberts, P. (2014). Nyomaték-feszültség kapcsolat menetes kötőelemekben: Gyakorlati kézikönyv. Professzionális Mérnöki Kiadó.
Lee, S. és Park, T. (2013). A csavarok meghúzási sorrendjének optimalizálása a kerék vibrációjának minimalizálása érdekében. Proceedings of the Institution of Mechanical Engineers, D rész: Journal of Automobile Engineering, 227(10).
Gépjárműgyártók Nemzetközi Szervezete (OICA). (2012). Útmutató a kerék és a keréktárcsa összeszereléséhez. OICA kiadvány 12-02.
